TROCIL O CONTINUA

TROCIL O CONTINUA DE ANILLOS

CARACTERISTICAS

*Aplica alto estiraje
*Aplica torsión definitiva mediante anillo y cursador.
*Se alimenta con pabilo (de veloz) para producir hilado.
*Hilo sencillo de un solo cabo y/o hebra.
*El hilo producido se arrolla en canillas de cierta alzada y diámetro.
*Cada hilo se produce en un huso.
*La capacidad del trocil va desde los 400-1200 husos.
*El operador se llama trocilero
*Cada trocilero lleva una sección de maquinas de 6-10
*La mudada es manual o automática.
*Tiene autorregulación en el estiraje.
*Produce título ingles de 5-160.

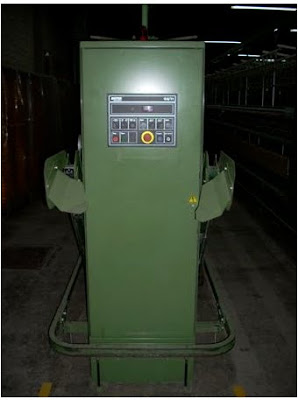

DESCRIPCION GENERAL DEL TROCIL

La maquina está constituida por un gran motor de alimentación que transmite el movimiento al sistema de engranaje para poner en acción cilindros y husos, está provisto de un sistema neumático de aspiración para pabilo o hilo cuando se ha sufrido una rotura, por terminación del material y para fibras flotantes, el desperdicio de hilo se conoce como estopa y el desperdicio de pabilo y fibras como pneumafil. Consta de un sistema eléctrico para encendido, arranque y paro de la maquina; una vez que se enciende no para la maquina hasta completar su producción. En los equipos más modernos con sistema eléctrico es posible monitorear: producción, alteraciones o defectos, fallas o deficiencias por cada huso productivo y del total de la maquina.


DESCRIPCION DEL PROCESO

Los carretes de pabilo se colocan en soportes individuales en la parte superior y para ambos lados de la maquina, el pabilo pasa por una varilla tensora cromada o pulida llegando a una boquilla para introducirse al tren de estiraje (donde se consigue la reducción del diámetro.). Este material al salir del par productor es sometido a girar sobre su propio eje para proporcionarle al hilo la torsión necesaria (tpp) de acuerdo a su aplicación, que hace del hilo simple un hilado de fibra discontinua. El giro es provocado por revoluciones de cada huso con la ayuda de un cursador o viajero que gira alrededor de cada anillo y que al mismo tiempo sirve para arrollar el material, gradualmente de abajo hacia arriba en la canilla correspondiente. El grado de estiraje aplicado en el dispositivo correspondiente es fundamental para lograr la correcta reducción de diámetro que convierte al pabilo en hilo y para ello se recomienda que cada par (alimentario, intermedio y productor) este a la distancia o ecartamiento requerido de acuerdo a la longitud promedio de las fibras, de acuerdo al grado de estiraje por aplicar, mediante las diferencias de velocidades entre cada par y con el grado de presión ejercida del rodillo sobre el cilindro, la bandita de alto estiraje deberá tener la tensión necesaria y estar en optimas condiciones sin cuarteaduras o cortes hechos por gancho o charrasca. Los anillos de esta máquina son de diferentes diámetros de acuerdo al modelo van desde los 50-90mm para algodón, mezclas y fibras sintéticas, pueden alcanzar hasta los 120-150 mm para maquinas de hilatura de lana de mayor dimensión y alzada, el anillo tiene un borde superior donde asienta el cursador o viajero, con holgura para que este gire rápido y libremente. Los cursadores pueden ser metálicos, cerámicos o plásticos de forma: de medio circulo, elíptico, de gancho y con un determinado peso para el tipo de fibra y titulo de hilo a producir, se debe realizar periódicamente el estado de cursadores y anillos para su reemplazo para evitar generación de vellosidad en el hilado, modificaciones de su aspecto y disminución de la resistencia. La hilatura en anillo estira, tuerce y enrolla en una sola operación continua.

MEDICION DE LA PRODUCCION EN LA MAQUINA

La producción del trocil se mide en g/ huso o Kg de máquina. Los hilos gruesos de poca torsión y de mayor cantidad de fibras llenan más rápido las canillas, mientras que títulos más finos con un mayor metraje de hilo tardan más tiempo en hacer la sacada o producción. Para medir la producción por turno, a pesar de los contadores existentes de metraje se deberán pesar al final de cada turno los borregos de cada máquina, tomando una canilla al azar, de referencia obteniendo su peso neto y multiplicándolo por el numero de husos totales de cada máquina, cada sección de trociles podrá estar constituida de 4-8 maquinas según títulos de producción, según grado de automatización etc.













DEFECTOS DE ELABORACION EN EL TROCIL

Pueden ser de dos tipos
1) En la calidad del hilo teniendo:
a) hilo irregular, es decir con partes gruesas y delgadas.
b) hilo débil o con falta de resistencia.
c) hilo cortado.
d) hilo flameado.
2) Defectos en la formación de la canilla
a) canillas demasiado llenas
b) canillas deformes
c) canillas con falta de material
d) canillas muy flojas
e) canillas muy apretadas



CONCLUSION
Esta máquina tiene la finalidad de verificar de forma continua la transformación de un pabilo en un hilo continuo y resistente de un número determinado, mediante un estiraje adecuado y una torsión que fija las fibras en una posición definitiva uniéndolas entre sí.



BIBLIOGRAFIA
http://catarina.udlap.mx/u_dl_a/tales/documentos/lii/maldonado_c_dm/capitulo2.pdf
http://www.rematex.com.mx/trocil-rieter-1985-con-brazo-pneumatico-p-75.html
http://primavera2010manufactura.googlegroups.com
